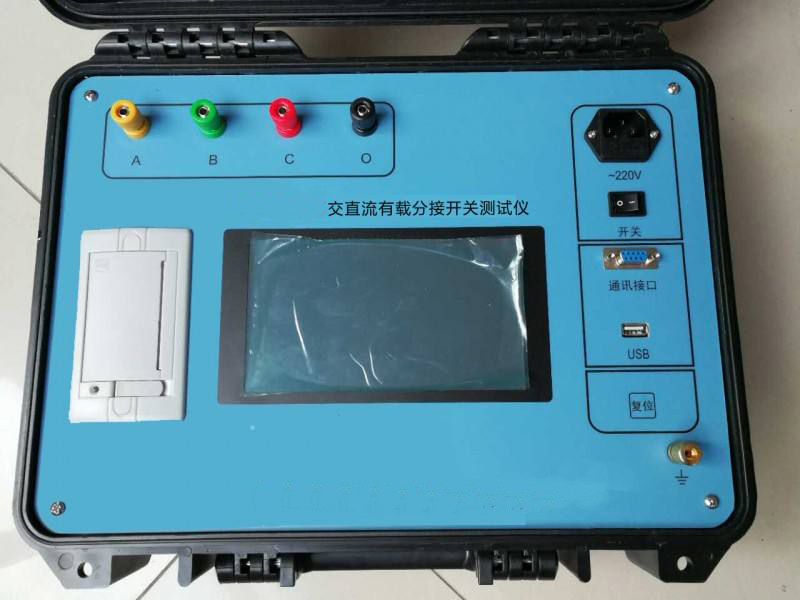

有載分接開關檢測儀用于測量和分析電力系統中
電力變壓器及特種變壓器有載分接開關電氣性能指標。通過精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可帶變壓器本體一起測量。具有對所測數據進行顯示、分析、打印、存儲、通訊、上傳、PC測試等多種功能，可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，提高電力系統運行的可靠性。
主要特點
1、高精準度測量：有載分接開關測試儀設計完全滿足中華人民共和國電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004，采用高速ARM處理器和6通道高分辨率同步A/D轉換器，四線電阻測量方式，消除引線電阻，實現了高精度的標準測量。
2、光線示波功能：分三通道可同時記錄A、B、C三相，儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程。能在復雜的環境下正常工作，在精度和智能化方面上遠比光線示波器強。
3、綜合測試能力：在一臺儀器內可實現對有載分接開關各種參數的全面測量。如開關選擇、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。還可進一步詳細分析波形中的各時間段的時間及阻值。
4、人機控制完善：選用320×240（QVGA）高分辨率顯示器，在高速微處理器的驅動下，實現了完善的人-機界面，全漢字提示，高速打印，輸出結果直觀快捷。內置幫助菜單，基本上可使操作者不看說明書的條件下實現操作。
5、USB貯存管理：儀器內部可存儲100條測試記錄。還可以連接U盤進行數據轉存，文件系統與標準PC完全兼容。
6 、PC測試功能：PC機可以通過USB或者RS232與儀器主機連接，通過專用的測試軟件對儀器進行操作，能對測試數據進行更詳細的分析。
7、抗擾便攜設計：采用獨立機箱結構，具有抗震、防電磁干擾特性。電源工作范圍寬，三相獨立的恒流源設計。結構緊湊、便于攜帶及野外測量。
技術指標
符合DL/T846.8-2004標準
1、三路獨立測試電源，輸出電流I≥1A；
2、儀器采樣率10KHZ；
3、單次波形最大存儲時間268.8毫秒；
4、過渡電阻測量范圍：0.1-200Ω；
5、電阻測量精度：0.1～1 Δ R≤0.1Ω; 1Ω～200Ω(（不含1Ω）ΔR≤±1%。
6、時間測量精度：ΔT≤0.1mS；
7、顯示器：320*240；
8、處理部分：高速32位微處理器，儀器能保存100條數據；`
9、高速12位6通道同步A/D轉換器，最高采樣率可達250KHZ；
10、電源：220V±10%，功率：200W。
11、主機尺寸：380mm×262mm×120mm。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
