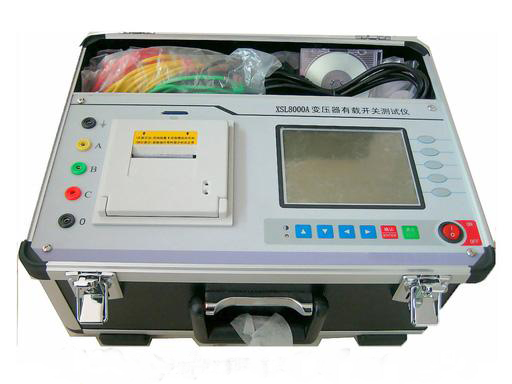

變壓器有載開關參數測試儀-揚州達瑞電氣有限公司

達瑞電氣為您推薦
概述：
有載分接開關是與變壓器回路連接的運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。本變壓器有載分接開關參數測試儀器，主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等,智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。

性能特點
1、 儀器輸出電流大，重量輕。
2、 儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、 具有完善的保護電路，可靠性強。
4、 立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、 具有U盤存儲功能，可以存儲更多數據波形。

技術指標
1、 輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、 電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω。
3、 電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、 過渡時間測量范圍：1～250mS。
5、 過渡時間測量精度：±1mS，分辨率：0.1mS。
6、 采樣頻率：10K。
7、 存儲方式： U盤存儲、本機存儲。
8、 工作溫度：-20℃～+50℃。
9、 環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%。

功能特點

該儀器具有對所測量數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題，可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣 性能指標的綜合測量?jī)x器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

主要技術指標：
    ⒈　三路獨立測試電源，最大輸出電源1A；
    ⒉ 儀器設置采樣率10~20KHZ；
    ⒊ 單次波形最大存儲時間6.4秒。
    ⒋ 過渡電阻測量范圍：Y/△型變壓器≤40Ω,Y型變壓器≤20Ω。
    ⒌ 測量精度：△≤10%
    ⒍ 測量同期性誤差：0.2ms。
    ⒎ 顯示器：240×128T、T6963控制器；
    ⒏ 打印機：MP-40-8面板式前換紙型打印機；
    ⒐ 處理部分： 80C320高速8位微處理器。程序存儲器32K；
                掉電保持?jǐn)?shù)據存儲器512K字節；
                高速A/D轉換器，采樣率可達400KHZ；
    ⒑ 電源 220V±10% 功率≤200W。
    ⒒ 尺寸 410mm×320mm。
    ⒓ 重量 ≤7kg

安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 儀器應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 在測試過程中，禁止移動測試夾和供電線路。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
