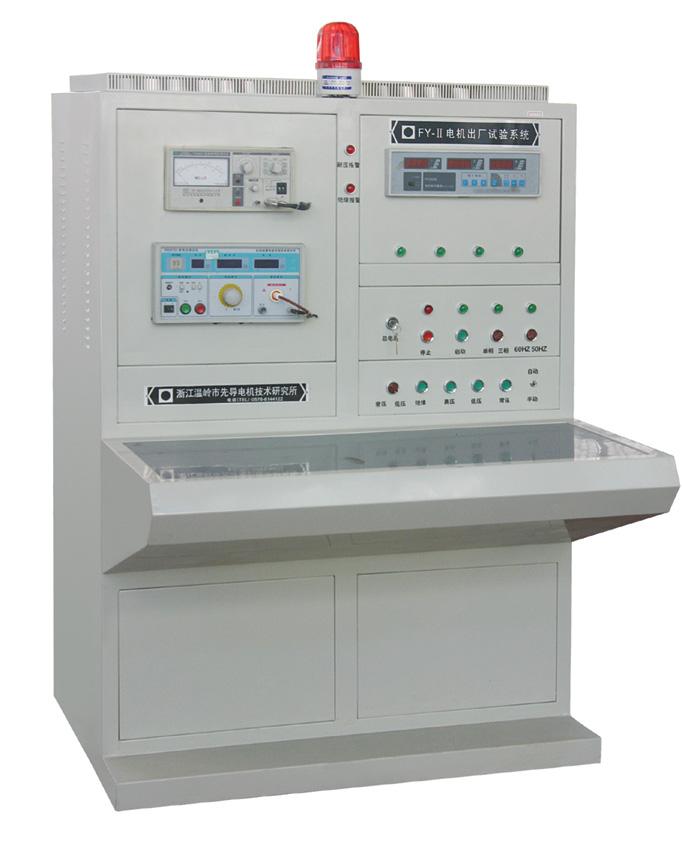

智能型電機出廠測試系統
儀器名稱：智能型電機出廠測試系統
儀器型號：VGX-13X-ATE
特點：
一、設備名稱：電機出廠綜合測試臺
二、設備環境要求和適用范圍：
電源電壓：220/380V±10% 50Hz 工作溫度：0～40℃
濕度：小于85%
應用對象： 單、三相電機
三、設備組成與系統配置
1、機柜
a)、機柜采用成套機柜。
b)、外涂裝參照供方彩色樣本。
c)、腳輪有制動裝置。
2、計算機系統配置
a)、P4工業級計算機，17”聯想液晶顯示器，1G內存，160G硬盤，DVD光驅，USB接口
b)、電氣元件采用國際知名品牌。
3、軟件配置
a)、操作系統：WindowsXP系統，全中文界面。
b)、應有多種型號出廠參數輸入、存儲功能，并能夠方便調出。
c)、測試項目單項、多項可選，并能夠自動判斷，不合格發出報警-引至室外。
d)、能自動和手動保存檢測數據及曲線。
e)、應有數據存儲、報表、統計、分析功能；能夠生成數據報表，該數據報表必須直觀、全面、準確。
5、測試操作柜：
a)、操作臺為整體式，與電柜隔離，臺底安裝。
b)、操作臺美觀、耐用，空間寬廣，操作方便。
四、設備基本功能
1、項目選擇：甲方可根據測試需要選擇其中任意一項測試項目進行測試。（測試項目見第六條）。
2、型號選擇：可選擇300種電機型號，自動判斷；不同型號電機標準可貯存并可以隨時調用。
3、參數輸入：可輸入每種電機測試標準的上、下限，主、副匝間絕緣標準特性參數自動計算，長期保存。
4、統計數據：統計電機的測試數據，并可形成數據報表。報表分布：年、月、日統計報表，電機出廠質量分析報表。
5、實時監控：實時顯示每項測試數據，不合格的項目有聲光報警功能。
6、溫度補償：溫度補償值為20℃（溫度值自動測試）。
五、功能特點
1、模塊化設計，標準化設計，系統設計貫徹開放性理念。
2、本系統可以實現電機直流電阻、工頻耐壓、絕緣電阻、匝間耐壓、空載、堵轉（啟動法）的高速測試。
3、系統管理權限化，系統管理員擁有設置、編輯、刪除各種型號電機的參數設置及模型配置的權力；測試操作員只能在當前選中的“電機型號”下測試及操作。保證系統的日常管理專業化，并便于維護。
4、各檢測項目可選擇或屏蔽，并可任意設定判定合格標準，遇檢測結果數據超標自動聲光報警。
5、滿足用戶高速測量需要：測量時間從0.2-999S可任意選擇，測量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范圍內任意設置。
6、工頻耐壓、匝間電壓可任意設定自動產生穩壓（采用IGBT/PWM脈寬調制方式），測試數據不受外界電網電壓波動影響，耐壓電壓輸出具有緩升、緩降功能，避免因過沖而導致測量數據不準確或損壞被測品的現象。
7、實時監測環境溫度，并開啟或關閉實際測試電阻值折算到設定溫度值的功能。
8、啟動法測試電機的堵轉電壓、堵轉電流、堵轉功率，強大的波形實時顯示功能和獨創的模型算法，保證測試數據有極高的重復性，可與機械法相媲美。同時可開啟/關閉堵轉時電壓實際測量值折算至設定電壓值時堵轉電壓、電流、功率。
9、自動抵消、修正測試系統固有的耐壓漏電流、絕緣電阻，提高系統整體精度。
10、三相電機測試線圈匝間時，可提供單臺電機繞組互相實測比較法或三相繞組標準波形比較法，滿足用戶的習慣。
11、系統不僅能自動校準各項目參數，而且能方便進行功能自檢工作，實現系統快速的自身故障自動診斷判斷，以利系統出現故障后的現場快速診斷及修理。
12、豐富的電磁兼容（EMC）技術應用（如接地、屏蔽、隔離、濾波等手段）及良好的制造工藝的保證，最大限度地確保了系統的可靠性及抗干擾能力，在干擾、火花、高壓、強電沖擊的環境下，系統均能穩定可靠運行。
13、空載測試具有多工位同時接入功能，方便客戶對批量電機的同時空載運行和預熱，并幫助用戶對電機異常的判斷。
14、可按訂貨要求增加遠控功能。
15、可按訂貨要求訂購系統現場校準樣件，方便用戶現場定期校驗。
16、單工位，雙工位，五工位，十工位可選，滿足用戶靈活選擇，適應測試效率和產量需要。
17、強大的數據管理功能，可查詢每個型號電機的監測數據結果（按型號，編號，日期，項目，合格）等條件查詢，并形成統計報表。
18、系統操作臺采用立式或臥式可選。
六、設備測試項目及參數
1、電阻測試（主（A）相、付(B)相、主付(C)相）
a)、范圍0～2000.00Ω
b)、自動溫度補償
c)、測試方法：四端法
2、耐壓測試
a)、測試電壓：0～3000VAC
b)、泄漏電流：0～20mA
c)、測試時間：0～99S （可設定）
3、匝間絕緣沖擊耐壓測試
a)、測試峰值電壓：100～3000VAC
b)、檢測判斷模式：面積的差、差的面積
4、絕緣電阻測試
a)、測試電壓：DC500V
b)、測試范圍：0～500MΩ
c)、測試時間：1～99S（可設定）
5、測試項目參數表
|
序號
|
測試項目
|
測試條件
|
測試量程
|
精度
|
|
1
|
電器強度
|
0～3000VAC
|
0～20mA
|
±5%
|
|
2
|
絕緣電阻
|
DC：500V
|
0～500MΩ
|
±5%
|
|
3
|
電阻測試
|
恒流1000mA
|
0～2
|
0.5%
|
|
100mA
|
2～20
|
0.5%
|
|
10mA
|
20～200
|
0.5%
|
|
1mA
|
200～2000
|
0.5%
|
|
4
|
匝間絕緣測試
|
100-3000V
|
1-100
|
±5%
|
|
5
|
空載測試
|
0～500V
|
0～40A
|
±1%
|
|
6
|
堵轉測試
|
0～500V（降壓）
|
0～40A
|
±1%
|
