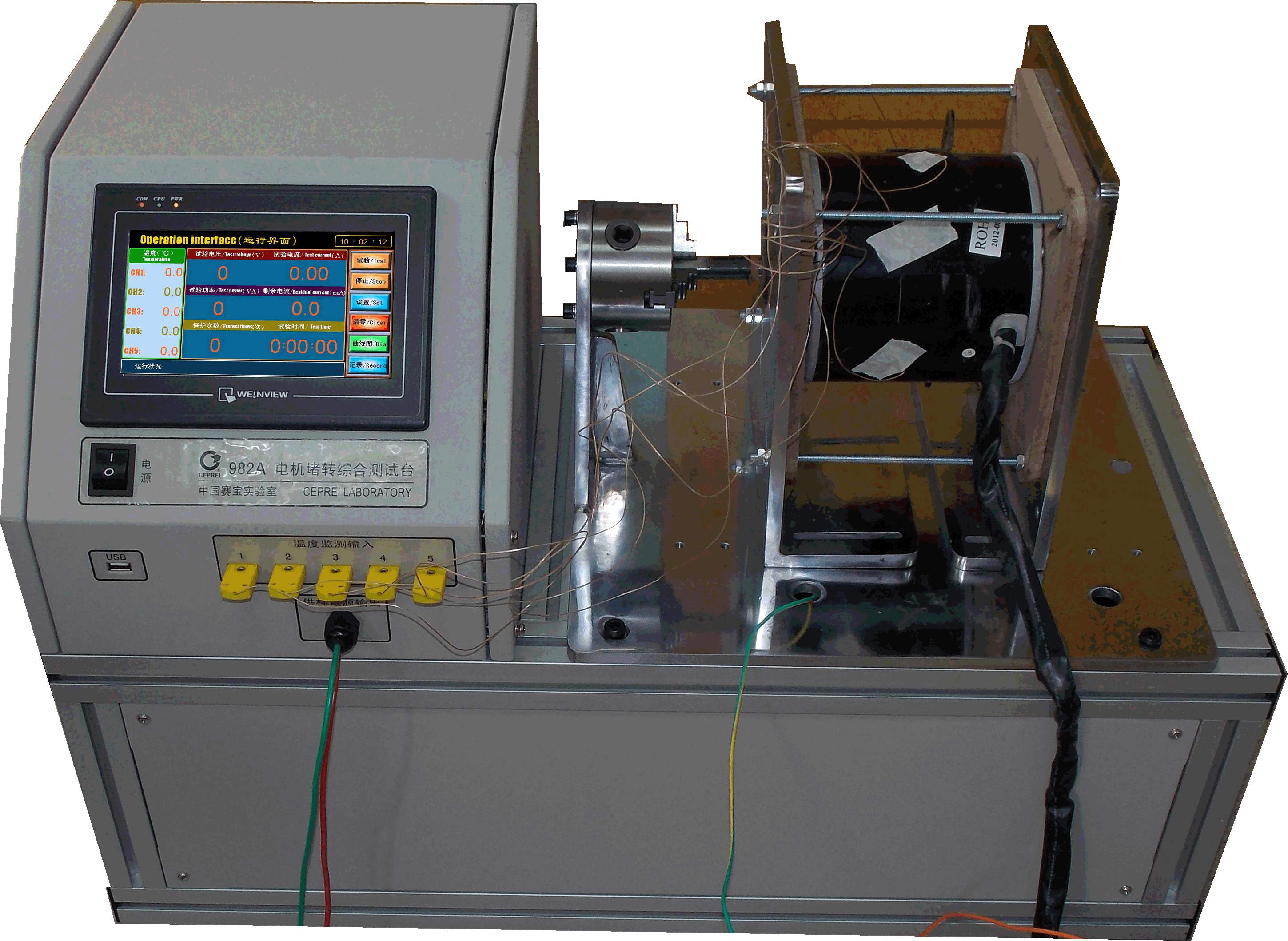

電機直流電機綜合試驗臺通遼電機綜合測試臺

一、 系統設計依據標準：
電機產品試驗項目和方法均符合下列標準的版本，但不僅限于下列標準。
1. GB755/IEC 60034-1《旋轉電機 定額和性能》
2. GB/T1032《三相異步電動機試驗方法》
3. GB/T9651《單相異步電動機試驗方法》
4. GB14711《中小型旋轉電機要求》
5. GB12350《小功率電機要求》

直流電機綜合試驗臺通遼系統軟件采用全中文操作，Windows XP系統，人機對話簡捷方便，系統軟件設立電機標準參數數據庫（數據庫可按日期、序號，電機型號等儲存，也可根據用戶要求設立），標準數據庫具有權限管理功能，通過密碼進入或修改。系統對測試數據具有自動記錄（三線制檢測匝間、對地工頻耐壓、對地絕緣電阻合格，記錄表格默認其相間工頻耐壓、相間絕緣電阻合格）、判定結論和保存功能。并可用多種方法進行查詢，軟件對檢測記錄的數據具有統計分析及打印功能，并可將測試數據導入到Excel表格，還可根據用戶要求進行表格設計（加入甲方公司圖文標識）。系統具有較強抗電磁干擾能力。
該系統操作簡單易學，具有高可靠性及抗干擾能力，此系統即適用于任何環境的實驗室及車間，系統軟件終身免費升級。
二、 直流電機綜合試驗臺通遼測試系統特點：
1. 一次接線，按一次啟動鍵可完成全部測試項目，不測試的項目可以屏蔽，可單做一項或幾項。
2. 數據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式。
3. 具有高性能，有很好的防護措施。
4. 設備具有條碼掃描功能，也具有條碼或二維碼打印功能，硬件另配。
5. 具有今后與廠局域網連接的功能，硬件部分另行配備。
6. 向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫中的數據。
7. 采用20吋16：9高清液晶大顯示屏。使人眼睛長期觀看不顯疲勞。
8. 本設備繼電器分不同功能配備ABB、施耐德、禾泉和歐姆龍等進口品牌繼電器。

三、 直流電機綜合試驗臺通遼適用范圍：適用三相交流異步電機定子（200KW以下）出廠檢查試驗；
1. 電阻：0.01-3000Ω；
2. 贈送甲方3米測試線兩根，此測試線不在保修范圍內。（一個工位三線另一個工位六線。）
3. 測試接線方式：2路接線輸出測試。

備注 測試內容及方法：
本測試系統能自動測試電機的直流電阻、絕緣電阻、匝間絕緣強度、工頻耐壓及泄漏電流等所有測試項目。
接好測試線以后，輸入或選擇該電機型號的標準參數范圍及所選測試線序號，按下測試啟動按鈕，系統程序將會按照如下測試項目及順序進行自動測試。測試順序按過去設備。
1、直流電阻
首先測量當前環境溫度，作為電阻的修正依據，再按照輸入的標準參數自動選擇電阻量程，依次測量三相定子繞組的三個線電阻，并計算電阻不平衡度，所有電阻值和不平衡度都根據標準參數中的上下限自動判斷合格與否，不合格則終止該路測試，繼續其它線路的測試過程，后報警并顯示，否則繼續下面的測試過程。
絕緣電阻
測試系統依次將直流500V電壓加到各臺被試機繞組與外殼（地線）之間，測量出的絕緣電阻扣除本底后作為測試結果輸出顯示，當所測絕緣電阻值大于500M時顯示500M，并根據標準下限值自動判斷合格與否。
絕緣電阻測試：三相對地
3、匝間絕緣強度
直流電機綜合試驗臺通遼傳統的匝間測試方法是采用130%額定電壓下運轉3分鐘，看電機是否燒壞，即為破壞性試驗，且浪費電能，到今天為止80年代中期，推出了高壓脈沖沖擊波形比較法，對一個標準電機與被測電機同時沖擊，在示波管上顯示出兩個衰減波形，由人工進行兩波形差異比較判斷。這種方法雖然有了很大進步，但對標準電機長時間試驗，造成匝間絕緣性能降低，判斷結果也受人為因素的影響。因此，為了提高檢測精度，保證測試效果，在設計本方案時，我公司在吸收了國外的*技術同計算機應用技術相結合的同時，采用高速A/D測試系統，采用高壓脈沖波形比較法，將匝間波形數字化處理，通過計算機對波形的幾個參量進行計算處理，得出波形的量化指標(1)衰減率(2)頻率(3)積分面積，將電機的波形自動存入計算機中與其比較，自動判斷。
匝間絕緣在電機測試中非常重要，如有漏判則會造成非常嚴重的后果，造成漏判的原因大部分是匝間能量不夠，有的儀器只追求設備體積小及降低成本，采用電子調壓，儲能達不到，另外為了降低成本，用可控硅或IGBT代替?zhèn)鹘y(tǒng)的閘流管作為開關器件，脈沖電流及波前時間遠達不到閘流管的效果。本公司采用閘流管作為開關器件，儲能電容0.1uF，輸出能量0.25J，以確保產品不能漏檢，
測試時按照預先做標準波形時確定的采樣速度和放大倍數，將調整好的匝間高壓通過閘流管而加到電機繞組上所產生的衰減振蕩波形進行采樣，用高速A/D測試系統，將匝間波形數字化處理，通過計算機對波形的幾個參量進行計算處理，得出波形的量化指標(1)衰減率(2)頻率(3)積分面積，三相電機匝間波形采用自比方式，3個繞組的波形在屏幕上重疊顯示。判斷精度：繞組圈數在400圈以內時，相鄰一圈匝間短路均能判斷。
