本節給出模塊開關電源使用此直流穩壓電源時的建議。
由于模塊開關電源輸入前級沒有大容量電解電容，在其工作過程中會對輸入前級造成極大的干擾。所以在使用時，推薦在模塊開關電源輸入前級增加電解電容。推薦電解電容的選取原則為：額定電壓大于模塊電源最高供電電壓的1.2倍；電容容量可以根據流過電容兩端直流母線的電流大小進行選取，可以按照1A1000uF的容量進行快速選取。推薦采用如下接線方式：

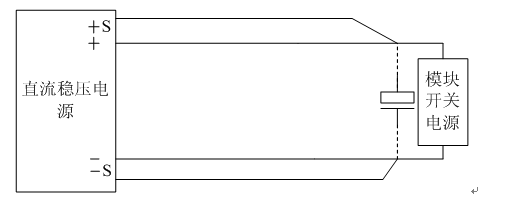

圖2-6 單只模塊開關電源連接示意圖
圖2-7 多只模塊開關電源連接示意圖
圖2-1 AN50405前面板示意圖
前面板說明：
1、電源開關：閉合或切斷設備的輸入電源。
2、START按鈕：?jiǎn)?dòng)輸出。
3、STOP按鈕：停止輸出或退出報警狀態。
4、液晶顯示屏
5、CONTRAST調節旋鈕：調整液晶顯示對比度。
6、FINE旋鈕：修改預置電壓值（步幅0.01V）或預置電流值（步幅0.1A）。
7、COARST旋鈕：修改預置電壓值（步幅1V）或預置電流值（步幅10A）。
8、穩壓指示燈：該燈亮?xí)r，表示設備工作于穩壓輸出狀態；該燈滅時，表示設備工作 于限流輸出狀態。
9、報警指示燈：該燈亮?xí)r，表示設備處于故障態。
10、電源指示燈：該燈亮?xí)r，表示電源輸入正常。
11、MENU鍵：系統參數設置。
12、SET鍵：選擇需要設置的參數。
13、28.5V快捷鍵：將輸出電壓設定為28.5V。
14、STORE鍵：存儲組數的修改。
15、UP（增建）：增加預置電壓值（步幅0.1V）或預置電流值（步幅1A）。
16、DOWN（減鍵）：減小預置電壓值（步幅0.1V）或預置電流值（步幅1A）。
17、RECALL鍵：調用記憶組（M01-M10），此鍵僅在待機狀態下有效。
18、ENTER鍵：按此鍵保存預置數據，返回待機界面。
19、EXIT鍵：按此鍵放棄保存預置數據，返回待機界面。
